Dettagli del prodotto
Luogo di origine: La Cina
Marca: Victory
Numero di modello: Permalloy 80
Documento: Brochure del prodotto PDF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50
Prezzo: $25-$40
Imballaggi particolari: Peso di legno di casi Ex.Gross dell'esportazione standard nell'ambito della scatola 20kg=Carton/del
Tempi di consegna: 5-21 giorni
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 200 tonnellate al mese
Materiale:: |
NiFe |
Certificato: |
ISO9001 |
Forma: |

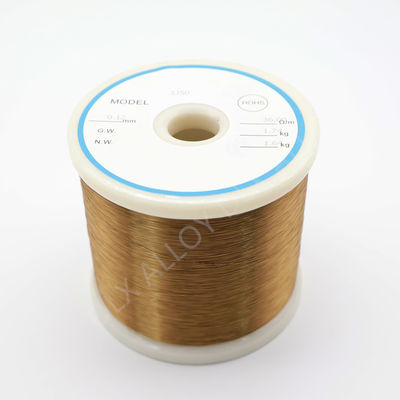

cavo, striscia, stagnola, strato |
Resistività:: |
0,56 |
Densità:: |
8.75g/cm3 |
Dimensione: |
Su misura |
Norma:: |
GB/ASTM/AISI/ASME |
Circostanza:: |
Luminoso, temprato, morbido |
Applicazione:: |
Magnete industriale |
Punto di curie:: |
400℃ |
HCR:: |
30 |
Caratteristica:: |
alta permeabilità iniziale |
Materiale:: |
NiFe |
Certificato: |
ISO9001 |
Forma: |
cavo, striscia, stagnola, strato |
Resistività:: |
0,56 |
Densità:: |
8.75g/cm3 |
Dimensione: |
Su misura |
Norma:: |
GB/ASTM/AISI/ASME |
Circostanza:: |
Luminoso, temprato, morbido |
Applicazione:: |
Magnete industriale |
Punto di curie:: |
400℃ |
HCR:: |
30 |
Caratteristica:: |
alta permeabilità iniziale |
Lega magnetica molle di alta permeabilità
1J77 è un tipo di lega magnetica che è composta di nichel di circa 80% e di ferro di 20%. È stato inventato nel 1914 dal fisico Gustav Elmen ai laboratori di telefono di Bell ed è conosciuto per la sua permeabilità magnetica eccezionale. Questa proprietà lo rende altamente utile in attrezzatura elettrica ed elettronica come materiale di nucleo magnetico come pure nella protezione magnetica per bloccare i campi magnetici.
Confrontato ad acciaio al carbonio, le leghe commerciali del permalloy hanno una permeabilità relativa di intorno 100.000. Oltre alla sua alta permeabilità, 1J77 inoltre possiede altre proprietà magnetiche desiderabili quali coercitività bassa, magnetostrizione quasi--zero e magnetoresistenza anisotropa significativa. La sua magnetostrizione bassa è particolarmente critica nelle applicazioni industriali, poichè permette che la lega sia utilizzata in film sottili senza avvertire gli sforzi variabili che urterebbero altrimenti negativamente le sue proprietà magnetiche.
Tuttavia, uno svantaggio di 1J77 è che non è molto duttile o realizzabile, che limita il suo uso nelle applicazioni che richiedono le forme complesse. In tali casi, altre leghe di alto-permeabilità quale il metallo della MU sono usate invece. Malgrado questa limitazione, 1J77 è ancora ampiamente usato in varie industrie compreso radio-elettronica, gli strumenti di precisione, i sistemi telecomandati ed i sistemi di controllo automatici.
In generale, 1J77 è una lega magnetica altamente versatile ed importante che ha svolto un ruolo cruciale nello sviluppo della tecnologia moderna. Le sue proprietà uniche le rendono una componente essenziale in molti apparecchi elettronici e sistemi ed il suo uso continuato è preveduto guidare ulteriori avanzamenti nel campo di elettrotecnico.
L'alta sensibilità ed i piccoli trasformatori elettrici, gli amplificatori magnetici, i relè, bobine d'arresto, magnetiche si dirige verso i dispositivi di registrazione magnetici, gli schermi magnetici, i nuclei arrotolati del vario nastro, i centri tagliati ed i centri laminati utilizzati nei campi magnetici deboli.
| Materiale | C | P | S | Mn | Si | Ni | Cr | Co | Mo | Cu | Fe |
| Massimo | |||||||||||
| Permalloy80 | 0,03 | 0,020 | 0,020 | 0.3-0.6 | 0.15-0.30 | 79.0-81.0 | - | - | 4.8-5.2 | ≤0.2. | Resto |
| rial | Forma | Classe | Spessore o diametro millimetro | Permeabilità magnetica nel μ di intensità del campo magnetico di 0.08A/m0,4(mH/m) | Μm massimo di permeabilità (mH/m) | Coercitività (nell'ambito di induzione magnetica di saturazione) Hc/A·m-1 | Induzione magnetica Bs/T di saturazione |
| non di meno che | non superiore a | ||||||
| Permalloy80 | Nastro laminato a freddo | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Nastro laminato a caldo | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Barra forgiata calda | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Materiale | Forma | Classe | Spessore o diametro millimetro | Permeabilità magnetica nel μ di intensità del campo magnetico di 0.08A/m0,4(mH/m) | Μm massimo di permeabilità (mH/m) | Coercitività (nell'ambito di induzione magnetica di saturazione) Hc/A·m-1 | Induzione magnetica Bs/T di saturazione |
| non di meno che | non superiore a | ||||||
| Permalloy80 | Nastro laminato a freddo | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Nastro laminato a caldo | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Barra forgiata calda | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
