Dettagli del prodotto
Luogo di origine: La CINA
Marca: Victory
Numero di modello: Permalloy 80
Documento: Brochure del prodotto PDF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50
Prezzo: $25-$40
Imballaggi particolari: Peso di legno di casi Ex.Gross dell'esportazione standard nell'ambito della scatola 20kg=Carton/del
Tempi di consegna: 5-21 giorni
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 200 tonnellate al mese
Materiale:: |
NiFe |
Certificato: |
ISO9001 |
Forma: |

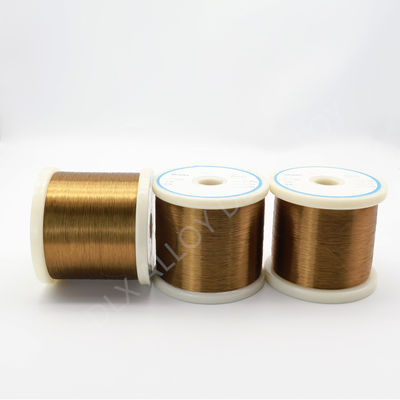

cavo, striscia, stagnola, strato |
Resistività:: |
0,56 |
Densità:: |
8.75g/cm3 |
Dimensione: |
Su misura |
Norma:: |
GB/ASTM/AISI/ASME |
Circostanza:: |
Luminoso, temprato, morbido |
Applicazione:: |
Magnete industriale |
Punto di curie:: |
400℃ |
HCR:: |
30 |
Caratteristica:: |
alta permeabilità iniziale |
Materiale:: |
NiFe |
Certificato: |
ISO9001 |
Forma: |
cavo, striscia, stagnola, strato |
Resistività:: |
0,56 |
Densità:: |
8.75g/cm3 |
Dimensione: |
Su misura |
Norma:: |
GB/ASTM/AISI/ASME |
Circostanza:: |
Luminoso, temprato, morbido |
Applicazione:: |
Magnete industriale |
Punto di curie:: |
400℃ |
HCR:: |
30 |
Caratteristica:: |
alta permeabilità iniziale |
Lega magnetica molle di alta permeabilità
I materiali magnetici molli sono componenti essenziali sia nel potere che nelle industrie elettroniche. Nel settore produzione energia, questi materiali sono utilizzati negli alti campi magnetici per raggiungere un'alta induzione magnetica e una perdita bassa del centro. D'altra parte, nell'industria elettronica, i materiali magnetici molli pricipalmente sono utilizzati nei campi magnetici bassi o medi, con un'alta permeabilità magnetica e una forza coercitiva bassa.
Quando si tratta delle alte frequenze, le strisce sottili o le leghe con più alta resistività sono preferite. Ciò è perché, in materiali magnetici molli, alternanti le correnti parassite magnetiche sono indotte dentro il materiale, con conseguente perdita. Più alta la frequenza del campo magnetico alternante, maggiori le perdite del flusso turbolento e di più del campo magnetico è ridotto. Di conseguenza, per minimizzare queste perdite, il materiale deve essere reso a diluente, solitamente sotto forma di strato o di nastro. Ulteriormente, la superficie del materiale è ricoperta di strato isolante o uno strato isolante dell'ossido è formato sulla superficie facendo uso di determinati metodi. Un metodo comune è di usare il rivestimento dell'elettroforesi dell'ossido di magnesio.
Riassumendo, i materiali magnetici molli sono cruciali sia nel potere che nelle industrie elettroniche. Le loro proprietà sono scelte con attenzione secondo la gamma di frequenza e dell'applicazione. Per minimizzare le perdite dovuto le correnti parassite, il materiale è reso più sottile ed è ricoperto di strato isolante.
L'alta sensibilità ed i piccoli trasformatori elettrici, gli amplificatori magnetici, i relè, bobine d'arresto, magnetiche si dirige verso i dispositivi di registrazione magnetici, gli schermi magnetici, i nuclei arrotolati del vario nastro, i centri tagliati ed i centri laminati utilizzati nei campi magnetici deboli.
| Materiale | C | P | S | Mn | Si | Ni | Cr | Co | Mo | Cu | Fe |
| Massimo | |||||||||||
| Permalloy80 | 0,03 | 0,020 | 0,020 | 0.3-0.6 | 0.15-0.30 | 79.0-81.0 | - | - | 4.8-5.2 | ≤0.2. | Resto |
| rial | Forma | Classe | Spessore o diametro millimetro | Permeabilità magnetica nel μ di intensità del campo magnetico di 0.08A/m0,4(mH/m) | Μm massimo di permeabilità (mH/m) | Coercitività (nell'ambito di induzione magnetica di saturazione) Hc/A·m-1 | Induzione magnetica Bs/T di saturazione |
| non di meno che | non superiore a | ||||||
| Permalloy80 | Nastro laminato a freddo | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Nastro laminato a caldo | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Barra forgiata calda | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Materiale | Forma | Classe | Spessore o diametro millimetro | Permeabilità magnetica nel μ di intensità del campo magnetico di 0.08A/m0,4(mH/m) | Μm massimo di permeabilità (mH/m) | Coercitività (nell'ambito di induzione magnetica di saturazione) Hc/A·m-1 | Induzione magnetica Bs/T di saturazione |
| non di meno che | non superiore a | ||||||
| Permalloy80 | Nastro laminato a freddo | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Nastro laminato a caldo | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Barra forgiata calda | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
