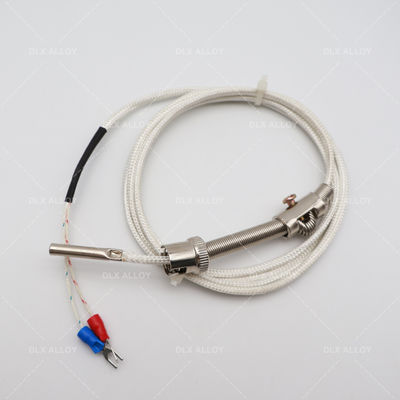

Superficie del sensore di temperatura industriale Termocoppia di tipo K Rtd Pt100

Il sensore di temperatura Pt100 è un sensore di resistenza termica comune che utilizza platino (Pt) come materiale dell'elemento sensore.dove 100 significa che il valore di resistenza della resistenza termica in platino è di 100 ohm a 0°C.

Il principio del sensore di temperatura Pt100 è quello di utilizzare la relazione lineare tra la resistenza termica del platino e la temperatura.il valore di resistenza della resistenza termica in platino cambierà di conseguenzaSecondo le norme internazionali, la resistenza dei sensori di temperatura Pt100 ha valori specifici a diverse temperature.che specifica il rapporto resistenza-temperatura per i sensori di temperatura Pt100.

I sensori di temperatura Pt100 sono di solito costituiti da un filo termistor di platino avvolto attorno a un chip di ceramica o vetro e incapsulato in una custodia protettiva.Possono entrare direttamente in contatto con l'oggetto da misurare e calcolare la temperatura misurando il valore della resistenza del resistore termico in platinoIl sensore di temperatura Pt100 ha le caratteristiche di alta precisione, stabilità e buona linearità ed è ampiamente utilizzato nel controllo industriale, test di laboratorio,monitoraggio della temperatura e altri campi.

L'output di un sensore di temperatura Pt100 è solitamente un valore di resistenza, che richiede un dispositivo di misurazione della temperatura o un convertitore per convertire il valore di resistenza in un valore di temperatura.I metodi di conversione comuni sono l'uso di tabelle di ricerca o calcoli di interpolazione basati sulla relazione resistenza-temperatura di Pt100Le moderne apparecchiature di misurazione della temperatura hanno generalmente un sensore di temperatura Pt100 integrato e funzioni di conversione della temperatura, rendendo la misurazione della temperatura più conveniente e precisa.

La precisione dei sensori di temperatura Pt100 può variare a seconda della qualità della costruzione e dei requisiti di applicazione.B e categoria 1⁄3B.

Categoria A: nell'intervallo di temperatura compreso tra -200°C e +650°C, il sensore di temperatura Pt100 della categoria A ha una precisione di ±(0,15+0,002°C,dove t {\displaystyle t} rappresenta il valore assoluto del valore di temperaturaPer questo intervallo di temperatura, l'accuratezza è di ±0,15°C più lo 0,2% del valore di temperatura.

Categoria B: i sensori di temperatura Pt100 della categoria B hanno una precisione di ± 0,3 + 0,005 ± 0,005 °C nell'intervallo di temperatura da - 200 °C a + 650 °C. La precisione della categoria B è leggermente inferiore a quella della categoria A, a ± 0.3°C più 00,5% del valore di temperatura.

Categoria 1⁄3B: i sensori di temperatura della categoria 1⁄3B Pt100 hanno una precisione di ± 0,1+ 0,003 °C nell'intervallo di temperatura da - 200 °C a + 450 °C. La categoria 1⁄3B ha una precisione relativamente elevata di ± 0,1 °C più 0.3% del valore di temperatura.
