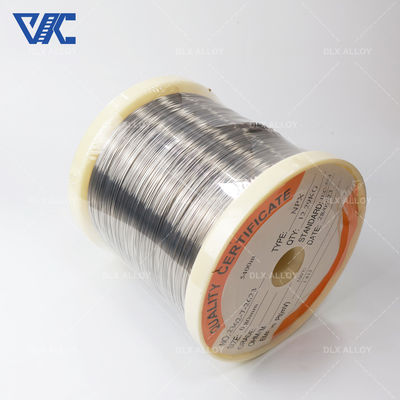

Tipo TP TN TP 0.1mm Termocoppia costante di rame filo nudo Tipo T

Introduzione:

Il filo nudo a termocoppia di tipo T è un dispositivo comune di misurazione della temperatura, ampiamente utilizzato nei campi del controllo industriale e della ricerca di laboratorio.anche chiamata termocoppia rame-constantanL'elettrodo positivo (TP) è di rame puro e l'elettrodo negativo (TN) è una lega di rame e nichel, spesso chiamata constantan.È comune con il nichel-cromo-constantan, ma non con il ferro-constantan constantan JN, anche se entrambi sono chiamati constantan.

Copper - Copper-nickel termocoppia gamma di temperatura di misura è - 200 ~ 350 °C.

La struttura del filo nudo di termocoppia di tipo T è relativamente semplice. È costituito da due sottili fili metallici.e l'altra estremità è collegata a un dispositivo di misurazione della temperaturaIn genere, i fili nudi a termocoppia di tipo T hanno diametri di filo più piccoli per aumentare la sensibilità e la velocità di risposta.

Quando si misura la temperatura, il punto di misura del filo nudo della termocoppia di tipo T è esposto all'ambiente da monitorare.Le variazioni di temperatura causeranno una leggera differenza di potenziale tra i fili metalliciC'è una specifica relazione tra questa differenza di potenziale e la temperatura, nota come effetto termoelettrico.la temperatura dell'ambiente può essere calcolata con precisione.

Va tuttavia notato che i fili nudi a termocoppia di tipo T possono ossidarsi e corrodersi in ambienti ad alta temperatura, quindi in applicazioni specifiche possono essere necessarie misure di protezione,come l'uso di maniche protettive o rivestimenti per prolungare la loro vita utile.

Caratteristica:

• Materiale della termocoppia: il filo nudo della termocoppia di tipo T è composto da rame (Copper) e lega rame-nickel (Constantan).e Constantan è l'elettrodo negativo.
• Intervallo di temperatura: il filo nudo a termocoppia di tipo T è adatto per intervalli di temperatura inferiori, in genere misurando temperature da -200 °C a 350 °C (-328 °F a 662 °F).
• Caratteristiche lineari: il filo nudo a termocoppia di tipo T ha buone caratteristiche lineari e può fornire una misurazione della temperatura relativamente accurata.
• Basso flusso: il filo nudo a termocoppia di tipo T ha caratteristiche di basso flusso e può mantenere misurazioni di temperatura relativamente stabili.


Vantaggi:

• Ampiamente utilizzato: il filo nudo a termocoppia di tipo T è ampiamente utilizzato in ambienti di controllo industriale e di laboratorio.
• Resistenza alla corrosione: il filo nudo a termocoppia di tipo T ha una buona resistenza alla corrosione ed è adatto per la misurazione della temperatura in alcuni ambienti umidi e corrosivi.
• Risposta rapida: il filo nudo di termocoppia di tipo T ha una capacità di risposta rapida alla temperatura e può riflettere rapidamente i cambiamenti di temperatura.


Parametri specifici pertinenti:

• Intervallo di temperatura: -200°C a 350°C (-328°F a 662°F)
• L'output di termoemf varia in base alle variazioni di temperatura, di solito a livello di microvolt (μV).
• Caratteristiche lineari: ha buone caratteristiche lineari.
• Sensibilità: varia a seconda del modello e del produttore.

• Norme

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Norma europea della Commissione elettrotecnica internazionale 584) - 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Standardi britannici) 4937.1041, EN 60584 - 1/2	(Norme française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(Norme industriali giapponesi) C 1602 - C 1610	(Unificazione delle specifiche russe) 3044

Utilizzare l'occasione di termocoppia diversa
Tipo di termocoppia		Ambiente di lavoro	Temperatura di funzionamento
Tipo K	KP	Ossidazione	-200 a +1200°C
	KN:	Inerte
Tipo N	NP	Ossidazione	-200 a +1200°C
	Non riconosciuti	Ossidazione
Tipo E	PE	Ossidazione	-200 a +900°C
	Classificazione	Ossidazione
Tipo J	JP	Ossidazione (utilizzazione ad alta temperatura)	-40 a +750°C
	JN	Riduzione, inerte, vuoto
Tipo T	TP	Ossidazione, vuoto	-200 a +350°C
	TN	Riduzione, vuoto

• Temperatura di funzionamento:

Diametro/mm Lungo tempo di lavoro Corto periodo di lavoro temperatura/°C temperatura/°C 0.2- 0.3 150 200 0.5- 0.8 200 250 1.0, 1.2 250 300 1.6, 2.0 300 350

Contattaci

Email: vittoria@dlx-alloy.com

Servizio OEM:
Benvenuti dimensioni personalizzate
Siamo una fabbrica di esperienza per il servizio OEM & ODM

Aree di applicazione specifiche:

---

Ricerca di laboratorio: il filo nudo a termocoppia di tipo T è ampiamente utilizzato nella ricerca scientifica e negli ambienti di laboratorio per misurare la temperatura del campione, esperimenti termodinamici, ecc.
Sistema HVAC: il filo nudo a termocoppia di tipo T può essere utilizzato per il monitoraggio della temperatura nei sistemi HVAC, come il controllo della temperatura, il monitoraggio ambientale, ecc.
Biomedico: il filo nudo a termocoppia di tipo T è spesso utilizzato in campi biomedici, come il monitoraggio della temperatura corporea, la ricerca di laboratorio, ecc.

Domande e risposte:

---

Qual è l'intervallo di temperatura del filo nudo a termocoppia di tipo T?
Risposta: L'intervallo di temperatura del filo nudo a termocoppia di tipo T è generalmente compreso tra -200°C e 350°C.

Quali sono i vantaggi del filo nudo a termocoppia di tipo T?
Risposta: il filo nudo a termocoppia di tipo T ha i vantaggi di un'ampia applicazione, resistenza alla corrosione e risposta rapida.

Per quali applicazioni è adatto il filo nudo a termocoppia di tipo T?
Risposta: il filo nudo a termocoppia di tipo T è adatto alla ricerca di laboratorio, ai sistemi HVAC e alle applicazioni biomediche.
